产品介绍
GEO弧形线阵列---唯一绝对相干的波阵面
三项革命性的声学波导原理专业：
1） 双曲面反射波源（Hyperboloid Reflective Wavesource)
2） 可变指向性装置（Configurable Directivity Device)
3） 指向性相位装置（Directivity Phase Device)
GEO是独一无二的扬声器阵列
l 精确、连惯和相干；能满足听众的任何要求；
l 精确、灵活的波阵面；
l 耦合面的绝对相干性；
l 非耦合面的可设置的覆盖角度。
GEO具有独一无二的音质：
精确、连贯、相干。
这是因为，GEO拥有独一无二的特性：
三个波导基本原理专业
独特的超低频指向性技术
精确的阵列设置系统
可预测阵列效果的设计软件
专业GEO波源是通过精确严密的几何转换而设计出来的
物 理 结 构
传统的约束性号筒是通过矩形传声筒来控制球面声波，与传统方式不同，GEO技术使用声学镜面来控制耦合面的散播。所有的波导都试图产生一个可以覆盖一定范围听众区的球面。
为了实现这一功能，GEO波源采用了一个双曲面声学镜面，而不再使用约束性侧板。
该双曲线是一个有两个声源的锥型锲面：
一个位于镜面前面的真正的声源，另一个位于镜面后面的虚拟声源。这个虚拟的声源点可置于箱体的外面，使多个扬声器有着共同的声中心。
为了说明波源的实际结构，我们来画两个面：
第一个把镜面和开口连接起来；
第二个则连接驱动器（SR，真正的声源）和镜面。
通过拆卸或安装专业的指向性装置，衍射孔在非耦合面的扩散角度可设置成80度或120度
专业的指向性相位装置把低频扬声器分成两个较小的声源，从而把GEO垂直阵列线声源的耦合频率向上延展。
下面这个就是用以控制GEO波源在耦合面扩散角度的专业双曲面声学镜面，非耦合面则采用了一个可改变的衍射孔。
GEO的性能优势是实实在在的：精确可测、清晰可闻
测 量 数 据
250毫米长、30°等相带状极面响应图 500毫米长、60°等相带状极面响应图
测量一个30°的GEO波源，其覆盖角度 测量得出的两个30°GEO波导极面响
（Y轴）对频率（X轴）的实际输出（颜 图。两个号筒可以很好地结合在一起，并
色部分）结果和其理论模型非常吻合。 获得很好的相一干性；与单个号筒的响应
图比较，有着30°标称覆盖角度的频率向下延伸了一个倍频程；这又表明了号筒的实际口。
一对30°传统的约束性号筒可产生一个标称值为60°的响应图，但该响应图有很多旁瓣，这表明了其相干性很差，并且相邻号筒之间会产生很大干扰。多个点声源经常导致此种情况的发生。
因为GEO波源既有真正的又有虚拟的声源，它们不会产生这个问题。
传统的约束性号筒阵列 GEO双曲面反射波源阵列
分离的声中心导致干扰的产生 共同的虚拟声源所产生的相干的波阵面
三款阵列组成扬声器.灵活多样性
在各种形状的场地均能发挥出最佳性能
逻 辑 控 制
GEO水平阵列的应用
分散式扬声器
中小型的礼堂、教堂等补充扬声器
水平阵列
绝对相干性：统一的单一一个声源，相邻扬声器之间无干扰。通过改变衍射孔的角度,垂直覆盖角度为80°或120°，30°水平增量：60°，90°，120°等。超心形CD12超低频扬声器使得舞台没有多余的低频声音。精确的阵列组合系统。
弧形垂直阵列
5°V X 80°H或5°V X 120°H长冲程阵列扬声器能提供强大的声能量角覆盖(angular shading)所带来的前后场均匀的声压级：30°V阵列扬声器可和相邻的5°的扬声器组成阵列以覆盖近场，并不会产生干扰。精确的阵列组合系统控制波阵面的曲率以适应听众区的形状。可变衍射孔使得阵列上部扬声器的水平覆盖角度为80°，而底部扬声器的水平覆盖角度则为120°，以分别覆盖前场和后场。
指向性
CD12超心形低频扬声器使用两个12英寸钕磁低频扬声器单元，每个单元由一个NX241TD控制器的一个通道控制，产生一个40HZ-160HZ的超心形图案。先进的信号处理算法把心形图案的上限频率向上延展。CD12安装于GEO S8系列扬声器的后面，将超低频能量只传送到前方，而不会溢漏能量给后面的舞台。因为低频扬声器单元是对称的，所以在低频或高声压级输出时仍然有着很好的指向控制。
GEO弧形垂直阵列的应用
用于礼堂的流动或固定安装音响系统、户外演出活动、交通中心的高声压输出的广播系统教堂视听展示会舞台音响系统。

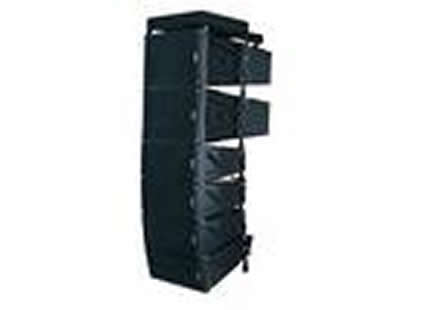

完美平衡的终极追加版
力素NEXO的GEO D三路垂直阵列模组能以单一12”扬声但愿承接独有的指向性相应器具（Directivity Phase Device）输出超凡的中低频（达105dB SPL的既定灵敏度-1W 1m）。
一个3寸16Ω驱动器，1.4寸口径高频组件，输出凝聚的GEO双曲线反射式波源Hyperboloid Reflective Wavesource（HRW）。
GEO D的垂直扩散角度是应列阵配置而定，而水平扩散角度则可预置80度或120度
力素的可网控（经EtherSound网络）NX242数码处理可监控高质中高频心型指向重播于双8寸测向单元
简介的吊挂系统加上精确对数式垂直角度的调整，可调整至GEO soft2软件设计的角度一致
GE D的吊挂配件可同时吊挂24只GEO D，或在表演台地上座叠，其高灵活性可让GEO D、GEO SUB及CD-18轻易使用于大小、新旧式表演场地。
GEO D产品特点
单元
高频：
1*3寸音圈，1.4寸喉管16欧高频驱动器，双曲线反射式声源
中/低频（前方）：
1*12寸高磁通钕磁16欧驱动器
低频（后方）：
2*8寸高磁通钕磁8欧驱动器
高*宽*深：
345*730*750mm
形状：
10度矩形
重量：
净重55kg
接头：
输入：一个6针AMPHENOL EP6插座，串联输出：一个6针AMPHENOL AP6街头音箱与音箱之间以附身的连接线加六针AMPHENOL AP6接头接驳
结构：
波罗的海桦木层板，黑色喷气表面处理
面板：
黑色透声金属面网
吊点，垂直可调角度：
内资式吊挂系统，多个箱体之间垂直可调角度。
GEO D系统指标（于NX242TD处理器一起使用时）
频响：
60Hz-19kHz±3dB
可用频宽于-6dB：
55Hz-29kHz
灵敏度1W 1m：
105dB SPL额定值（103dB SPL宽频）
峰值SPL 1m：
由阵列设置决定
扩散角度：
垂直面：由阵列设置决定
水平面：80度-120度可设。低频心型指向扩散
分频点：
中/高频：1.1kHz，可设定为有源或无源
低/中频：300Hz，有源
标称内阻：
高频：16欧，低/中频（前方）：16欧，低频（后方）：16欧
推荐功放：
高频：1500-2500W,3欧（每功放声道推动6只计算）
低/中频（前方）：3000-5000W,3欧（每功放声道推动6只计算）
低频（后方）：3000-5000W,3欧（每功放声道推动6只计算）
