产品介绍
GEO弧形线阵列---唯一绝对相干的波阵面
三项革命性的声学波导原理专业：
1） 双曲面反射波源（Hyperboloid Reflective Wavesource)
2） 可变指向性装置（Configurable Directivity Device)
3） 指向性相位装置（Directivity Phase Device)
GEO是独一无二的扬声器阵列
l 精确、连惯和相干；能满足听众的任何要求；
l 精确、灵活的波阵面；
l 耦合面的绝对相干性；
l 非耦合面的可设置的覆盖角度。
GEO具有独一无二的音质：
精确、连贯、相干。
这是因为，GEO拥有独一无二的特性：
三个波导基本原理专业
独特的超低频指向性技术
精确的阵列设置系统
可预测阵列效果的设计软件
专业GEO波源是通过精确严密的几何转换而设计出来的
物 理 结 构
传统的约束性号筒是通过矩形传声筒来控制球面声波，与传统方式不同，GEO技术使用声学镜面来控制耦合面的散播。所有的波导都试图产生一个可以覆盖一定范围听众区的球面。
为了实现这一功能，GEO波源采用了一个双曲面声学镜面，而不再使用约束性侧板。
该双曲线是一个有两个声源的锥型锲面：
一个位于镜面前面的真正的声源，另一个位于镜面后面的虚拟声源。这个虚拟的声源点可置于箱体的外面，使多个扬声器有着共同的声中心。
为了说明波源的实际结构，我们来画两个面：
第一个把镜面和开口连接起来；
第二个则连接驱动器（SR，真正的声源）和镜面。
通过拆卸或安装专业的指向性装置，衍射孔在非耦合面的扩散角度可设置成80度或120度
专业的指向性相位装置把低频扬声器分成两个较小的声源，从而把GEO垂直阵列线声源的耦合频率向上延展。
下面这个就是用以控制GEO波源在耦合面扩散角度的专业双曲面声学镜面，非耦合面则采用了一个可改变的衍射孔。
GEO的性能优势是实实在在的：精确可测、清晰可闻
测 量 数 据
250毫米长、30°等相带状极面响应图 500毫米长、60°等相带状极面响应图
测量一个30°的GEO波源，其覆盖角度 测量得出的两个30°GEO波导极面响
（Y轴）对频率（X轴）的实际输出（颜 图。两个号筒可以很好地结合在一起，并
色部分）结果和其理论模型非常吻合。 获得很好的相一干性；与单个号筒的响应
图比较，有着30°标称覆盖角度的频率向下延伸了一个倍频程；这又表明了号筒的实际口。
一对30°传统的约束性号筒可产生一个标称值为60°的响应图，但该响应图有很多旁瓣，这表明了其相干性很差，并且相邻号筒之间会产生很大干扰。多个点声源经常导致此种情况的发生。
因为GEO波源既有真正的又有虚拟的声源，它们不会产生这个问题。
传统的约束性号筒阵列 GEO双曲面反射波源阵列
分离的声中心导致干扰的产生 共同的虚拟声源所产生的相干的波阵面
三款阵列组成扬声器.灵活多样性
在各种形状的场地均能发挥出最佳性能
逻 辑 控 制
GEO水平阵列的应用
分散式扬声器
中小型的礼堂、教堂等补充扬声器
水平阵列
绝对相干性：统一的单一一个声源，相邻扬声器之间无干扰。通过改变衍射孔的角度,垂直覆盖角度为80°或120°，30°水平增量：60°，90°，120°等。超心形CD12超低频扬声器使得舞台没有多余的低频声音。精确的阵列组合系统。
弧形垂直阵列
5°V X 80°H或5°V X 120°H长冲程阵列扬声器能提供强大的声能量角覆盖(angular shading)所带来的前后场均匀的声压级：30°V阵列扬声器可和相邻的5°的扬声器组成阵列以覆盖近场，并不会产生干扰。精确的阵列组合系统控制波阵面的曲率以适应听众区的形状。可变衍射孔使得阵列上部扬声器的水平覆盖角度为80°，而底部扬声器的水平覆盖角度则为120°，以分别覆盖前场和后场。
指向性
CD12超心形低频扬声器使用两个12英寸钕磁低频扬声器单元，每个单元由一个NX241TD控制器的一个通道控制，产生一个40HZ-160HZ的超心形图案。先进的信号处理算法把心形图案的上限频率向上延展。CD12安装于GEO S8系列扬声器的后面，将超低频能量只传送到前方，而不会溢漏能量给后面的舞台。因为低频扬声器单元是对称的，所以在低频或高声压级输出时仍然有着很好的指向控制。
GEO弧形垂直阵列的应用
用于礼堂的流动或固定安装音响系统、户外演出活动、交通中心的高声压输出的广播系统教堂视听展示会舞台音响系统。

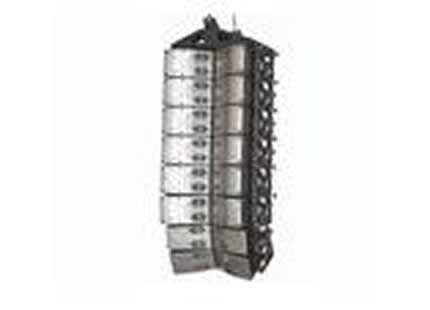

GEO T4805
GEO T4805是一个细致轻巧，极高输出的列阵音箱，模组设计给垂直正切列阵之用，专有的双曲面反射式，令多GEO音箱组成系统产生和投射出坚实正切波源的输出，5度组成的曲型垂直列阵送出优化之平均功率给与平均覆盖范围，令观众席从前排到后排都得到一致的声压级。
GEO T和S系列是经过三年倾力研究开发的成果，并且创造了三个音箱的新理论技术，并却得了专业权，这令GEO的新技术改革表现出来的优点是可量度和明显的聆出来，GEO T系列提了能够了相当灵活的设计，使用两列不论水平或垂直正切列阵和超心型扩散超低频音箱，都可以却得坚实声音输出，从高分析度音乐重播到高输出的公共广播系统GEO T系列正切列阵模组可以以水平或垂直方式列阵以及有可以配合或不同时使用扩散角度受控制的CD18超低频音箱。
GEO T产品特点
单元
高音：
1*1.4喉管钕磁16欧驱动器配合双曲线的反射式波源
低音前：
2*8（20cm）高磁通钕磁驱动器16欧串连
低音后：
2*8（20cm）高磁通钕磁驱动器16欧串连
高*宽*深：
250*750*600mm
外形：
5度梯型
重量：
净重50kg
插座：
1*AMPHENOL EP6 6针插座输入，1*AMPHENOL EP6 6针介面连机
结构：
波罗海桦木多层析，黑色喷涂表面处理的主音箱结构，金属后部分处层箱体，黑色喷涂表面处理。
吊挂点：
一体化吊挂系统，箱体之间角度调整＝0至5度（每级0.5度）
系统指标GEO T带NX241TD控制器
频率回应：
60Hz-19kHZ±3dB
可用范围-6dB：
56Hz-20kHz
灵敏度1W：
109dB SPL标称值，107dB SPL宽频
峰值SPL 1m：
单个音箱为135至138dB，总体系统峰值SPL以列阵的配置方式决定
扩散角度：
结合型不可单个音箱独立使用，以列阵方式决定，非结合型90度。
指向性指数：
DI=12标称值（频率﹥1.5kHz）单个音箱，总体系统指向性指数以列阵的配置方式决定
分频点频率：
1.3kHz有源分频
标称阻抗：
低频（前和后）：32欧，高频：16欧
建议使用功放：
高频：桥接单声道6000W-6欧连接6个音箱
低频（前）：桥接单声道6000W-6欧连接6个音箱
低频（后）：桥接单声道6000W-6欧连接6个音箱
系统使用
电子控制器：
NX241数位TD控制器的预设参数和千锤百炼的保护系统精确配合GEO T系列，不使用或错误使用NX241TD控制器会导致音质低劣，可能会是导致音箱不件损坏
高频扩散设定：
高频法兰设定在非结合型扩散角度为90度
阵列设计：
因为少于6个GEO T扩散控制性能并，所以不建议使用亦不支援使用
超低频音箱
GEO T可以不于CD18一起使用，带有超心型超低频CD18时，每个超低频通道需要2个NX241的输出通道
音箱电缆：
1.后-/2.后+/3.前-/4.前+/5.高频-/6.高频+
