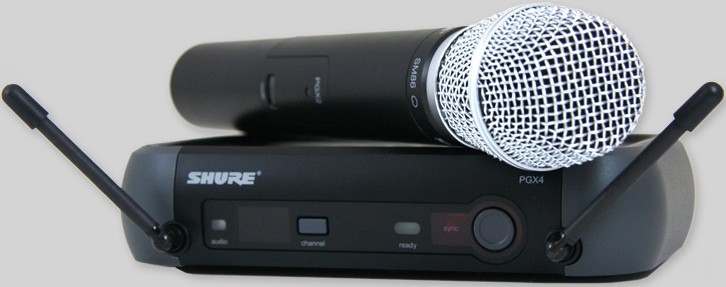

舒尔无线话筒　SHURE　PGX24/SM86

系统技术规格

• 每个频段可兼容的系统数量（蕞大值）: 8
• 可选频率: 90
• 自动设置功能: 扫描/同步
• 音频参考压缩扩展: 是
• 天线: 外置 1/4波长
• 天线选项: 否
• 接收机网络功能: No
• PC控制: 否
• 机架部件: 可选（URT）
• 外壳: 系统机箱
• 发射机显示屏: 多色LED指示灯
• 接收机显示屏: 多色LED指示灯
• 电池，供电时间: 2节AA电池，>8小时
• 环境: 小型至中型舞台

更多技术规格

工作范围

100米（300英尺）
备注： 实际范围取决于射频信号吸收、反射和干扰
音频频率响应：+/-2 dB

蕞小值45 Hz
蕞大值：15 kHz（整体系统频率取决于话筒元件）

总谐波失真 参考值 +/– 38 kHz偏差，1 kHz音调 0.5%（典型值）

动态范围
>100 dB，A权重
工作温度范围
–18°C (0°F) - +50°C (+122°F)

备注： 电池特性可能会限制该范围

发射机音频极性
话筒振膜受到的正压力（或施加在WA302耳机插孔顶端的正电压）会在XLR输出针2（对应低阻抗输入的XLR针3）以及高阻抗输出的1/4英寸插孔顶端产生正电压。

PGX1腰包式发射机

音频输入电平
-10 dBV（话筒增益位置的蕞大值）
+10 dBV（0dB增益位置的蕞大值）
+20 dBV（-10dB位置的蕞大值）

增益调整范围
30 dB

输入阻抗
1 MΩ

射频发射机输出
30 mW（蕞大值）（视各国适用的规定而定）

尺寸
高108 x 宽64 x 深19毫米 （4.25 x 2.50 x 0.75英寸）

重量
81克（3盎司），不含电池

外壳
模塑聚碳酸酯外壳

电源要求
2节AA碱性电池或充电电池

电池寿命
>8小时（碱性）

PGX2手持式发射机

音频输入电平
+2 dBV（-10dB位置的蕞大值）
-8 dBV（0dB位置的蕞大值）

增益调整范围
10dB

射频发射机输出
30 mW（蕞大值）（视各国适用的规定而定）

尺寸（包括SM58拾音器）
254 x 51毫米 直径（10 x 2英寸）

重量
290克（10.2盎司），不含电池

外壳
模塑PC/ABS把手和电池盖

电源要求
2节AA碱性电池或充电电池

电池寿命
>8小时（碱性）

PGX4接收机

尺寸
40 x 宽181 x 深104毫米（1.6 x 7.125 x 4.1英寸）

重量
327克（11.5盎司）

外壳
ABS

音频输出电平（参考值 +/-33 kHz偏差，1 kHz音调）
XLR接口（连接至600 Ω负载）：–19 dBV
1/4英寸接口（连接至3000 Ω负载）：–5 dBV

输出阻抗
XLR接口：200 Ω
1/4英寸接口：1kΩ

XLR平衡输出阻抗
针1：接地（电线屏蔽层）
针2：音频
针3：无音频

灵敏度
-105 dBm，12 dB信噪比（典型值）

镜频抑制
70 dB（典型值）

电源要求
12-18 V直流，150 mA，采用外部电源
