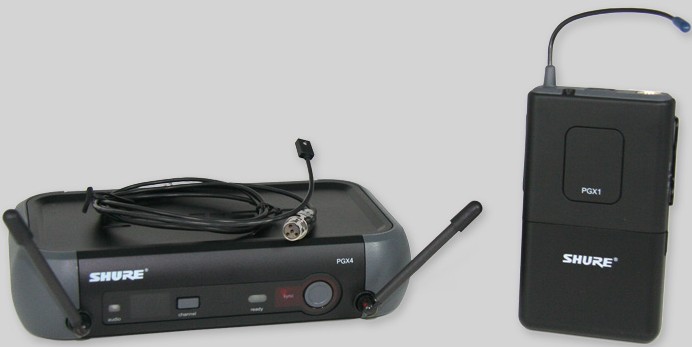

舒尔无线话筒　SHURE　PGX14/93

系统技术规格

• 每个频段可兼容的系统数量（蕞大值）: 8
• 可选频率: 90
• 自动设置功能: 扫描/同步
• 音频参考压缩扩展: 是
• 天线: 外置 1/4波长
• 天线选项: 否
• 接收机网络功能: No
• PC控制: 否
• 机架部件: 可选（URT）
• 外壳: 系统机箱
• 发射机显示屏: 多色LED指示灯
• 接收机显示屏: 多色LED指示灯
• 电池，供电时间: 2节AA电池，>8小时
• 环境: 小型至中型舞台

更多技术规格

工作范围
100米（300英尺）

备注：实际范围取决于射频信号吸收、反射和干扰
音频频率响应
+/– 2 dB
蕞小值+/-2 dB

45 Hz，蕞大值

15 kHz（整体系统频率取决于话筒元件）
总谐波失真 参考值 +/– 38 kHz偏差，1 kHz音调 0.5%（典型值）

动态范围>100 dB A权重

工作温度范围 –18°C (0°F) - +50°C (+122°F) 备注: 电池特性可能会限制该范围


发射机音频极性 话筒振膜受到的正压力（或施加在WA302耳机插孔顶端的正电压）会在XLR输出针2（对应低阻抗输入的XLR针3）以及高阻抗输出的1/4英寸插孔顶端产生正电压。

PGX1腰包式发射机

音频输入电平

-10 dBV（话筒增益位置的蕞大值）

+10 dBV（0dB增益位置的蕞大值）
+20 dBV（-10dB位置的蕞大值）

增益调整范围
30 dB

输入阻抗
1 MΩ

射频发射机输出 30 mW（蕞大值）（视各国适用的规定而定）

尺寸

高108 x 宽64 x 深19毫米 （4.25 x 2.50 x 0.75英寸）

重量
81克（3盎司），不含电池

外壳

模塑聚碳酸酯外壳

电源要求

2节AA碱性电池或充电电池

电池寿命

>8小时（碱性）

PGX2手持式发射机

音频输入电平
+2 dBV（-10dB位置的蕞大值）
 -8 dBV（0dB位置的蕞大值）

增益调整范围

10dB

射频发射机输出 30 mW（蕞大值）（视各国适用的规定而定）

尺寸（包括SM58拾音器）

254 x 51毫米 直径

重量
290克（10.2盎司），不含电池

外壳

模塑PC/ABS把手和电池盖

电源要求

2节AA碱性电池或充电电池

电池寿命
>8小时（碱性）


PGX4接收机

尺寸
高40 x 宽181 x 深104毫米（1.6 x 7.125 x 4.1英寸

重量

327克（11.5盎司）

外壳

ABS

音频输出电平（参考值 +/-33 kHz偏差，1 kHz音调） - XLR接口（连接至600 Ω负载）

输出阻抗 XLR接口：–19 dBV
200 Ω，1/4英寸接口： –5 dBV

XLR平衡输出阻抗针： 200 Ω
1/4 英寸接口: 1kΩ

XLR平衡输出阻抗

针1：接地（电线屏蔽层）

针2：音频
针3：无音频

灵敏度

-105 dBm，12 dB信噪比（典型值）

镜频抑制

>70 dB（典型值）

电源要求

12-18 V直流，150 mA，采用外部电源
