AT 系列
AT-70 UHF 延 长 天 线
主 要 特 点
UHF专用延长天线，具有增益的标準1/4波长单极天线，在620~960MHz频带内天线阻抗相当平坦，因此接收时不需要修改天线长度，对频带外的讯号接收，则具有带通虑波器特性，可将频带外的干扰讯号滤除。天线阻抗為50Ω，适合匹配一般的50Ω天线缆线。具有多根接地平面天线元件以保持稳定的接收，防止天线阻抗遭受附近物体影响。天线可用脚架配件安装在室内墙壁或倒掛在天花板上，亦可直接固定於一般麦克风脚架上(MS-30)使用。
主 要 规 格
频带宽(-3dB) 620~960MHz
负荷阻抗 50Ω
连接插座 TNC公插座。
尺寸 165× 150ψmm
重量 142g
| UHF天线强波器，适用於620~960MHz之天线讯号放大，具有约13dB之增益，以补偿天线联线之损耗，让天线的接收讯号获得较佳之噪讯比，增加接收距离及稳定性。 |
| 适用频段 |
UHF 620~960MHz |
| 最大讯号输入强度 |
< +20dBm |
| 杂音指数 |
< 2.5dB（频段中心） |
| 增益 |
+13dB（频段中心） |
| 输入端驻波比 |
≦ 2.5 |
| 输出入负荷阻抗 |
50Ω |
| 电源供应 |
8V DC稳压 |
| 电流消耗 |
约80mA |
| 尺寸 |
100（长）×28（直径）mm |
| 重量 |
约102g | |
装置实例 |
|

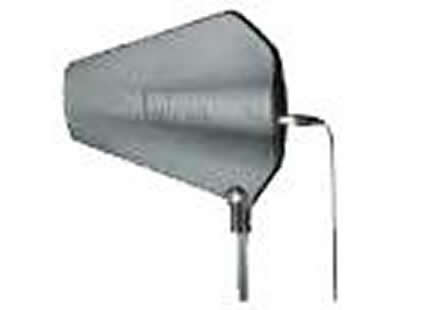

AT-90T UHF 对 数 定 向 天 线
|
|
|
| 在600MHz ~ 1GHz的频带内，具有4~6dBi平坦的高增益特性，80°E-Plane及140°H-Plane的窄波束宽，对特定方向之接收，能预先对工作频带及讯号强度作非常有效的筛选，适合在讯号干扰复杂的环境中，装配在一般麦克风脚架上作定向发射与接收。具有防水功能，能适用於户外任何天候的环境。 |
| 频率范围 |
600MHz-1GHz |
| 天线增益 |
4-6 dBi |
| 驻波比 |
小於2 |
| 3dB 波束宽 |
80°E-Plane 、140°H-Plane |
| 接头 |
TNC母座 |
| 尺寸 |
337×266×40 mm |
| 重量 |
577g | | |
|
|
|
AT-90R UHF 主 动 式 对 数 定 向 接 收 天 线
|
| 在AT-90T内建13dB以上的高增益、2.5dB以下的超低杂音指数之主动式强波器，提供约17dBi的高增益，可弥补天线同轴电缆长距离传输所造成的讯号损失，适合在讯号干扰复杂的环境中长距离使用达到最佳的接收效果。具有防水功能，能适用於户外任何天候的环境。 |
|
频率范围 |
600MHz-1GHz. |
|
天线增益 |
4-6 dBi |
|
内部低杂讯放大器增益 |
13dB (typical). |
|
内部低杂讯放大器杂讯指数 |
2.5dB (typical). |
|
驻波比 |
小於1.5 |
|
3dB 波束宽 |
80°E-Plane、140°H-Plane |
|
功率消耗 |
640mW (8V, 80mA) |
|
接头 |
TNC母座 |
|
尺寸 |
337(宽)×266(高)×40(深) mm |
|
重量 |
577g | | |
