GEO S线阵系统

该双曲线是一个有两个声源的锥型锲面：

一个位于镜面前面的真正的声源，另一个位于镜面后面的虚拟声源。这个虚拟的声源点可置于箱体的外面，使多个扬声器有着共同的声中心。

为了说明波源的实际结构，我们来画两个面：

第一个把镜面和开口连接起来；

第二个则连接驱动器（SR，真正的声源）和镜面。

通过拆卸或安装专业的指向性装置，衍射孔在非耦合面的扩散角度可设置成80度或120度

专业的指向性相位装置把低频扬声器分成两个较小的声源，从而把GEO垂直阵列线声源的耦合频率向上延展。

下面这个就是用以控制GEO波源在耦合面扩散角度的专业双曲面声学镜面，非耦合面则采用了一个可改变的衍射孔。

GEO的性能优势是实实在在的：精确可测、清晰可闻

测 量 数 据

250毫米长、30°等相带状极面响应图          500毫米长、60°等相带状极面响应图

测量一个30°的GEO波源，其覆盖角度           测量得出的两个30°GEO波导极面响

（Y轴）对频率（X轴）的实际输出（颜          图。两个号筒可以很好地结合在一起，并

色部分）结果和其理论模型非常吻合。          获得很好的相一干性；与单个号筒的响应

                 图比较，有着30°标称覆盖角度的频率向下延伸了一个倍频程；这又表明了号筒的实际口。

一对30°传统的约束性号筒可产生一个标称值为60°的响应图，但该响应图有很多旁瓣，这表明了其相干性很差，并且相邻号筒之间会产生很大干扰。多个点声源经常导致此种情况的发生。

因为GEO波源既有真正的又有虚拟的声源，它们不会产生这个问题。

传统的约束性号筒阵列                                                                               GEO双曲面反射波源阵列

分离的声中心导致干扰的产生                      共同的虚拟声源所产生的相干的波阵面

三款阵列组成扬声器.灵活多样性

在各种形状的场地均能发挥出最佳性能

逻 辑 控 制

GEO水平阵列的应用

分散式扬声器

中小型的礼堂、教堂等补充扬声器

水平阵列

绝对相干性：统一的单一一个声源，相邻扬声器之间无干扰。通过改变衍射孔的角度,垂直覆盖角度为80°或120°，30°水平增量：60°，90°，120°等。超心形CD12超低频扬声器使得舞台没有多余的低频声音。精确的阵列组合系统。

弧形垂直阵列

5°V X 80°H或5°V X 120°H长冲程阵列扬声器能提供强大的声能量角覆盖(angular shading)所带来的前后场均匀的声压级：30°V阵列扬声器可和相邻的5°的扬声器组成阵列以覆盖近场，并不会产生干扰。精确的阵列组合系统控制波阵面的曲率以适应听众区的形状。可变衍射孔使得阵列上部扬声器的水平覆盖角度为80°，而底部扬声器的水平覆盖角度则为120°，以分别覆盖前场和后场。

指向性

CD12超心形低频扬声器使用两个12英寸钕磁低频扬声器单元，每个单元由一个NX241TD控制器的一个通道控制，产生一个40HZ-160HZ的超心形图案。先进的信号处理算法把心形图案的上限频率向上延展。CD12安装于GEO S8系列扬声器的后面，将超低频能量只传送到前方，而不会溢漏能量给后面的舞台。因为低频扬声器单元是对称的，所以在低频或高声压级输出时仍然有着很好的指向控制。

GEO弧形垂直阵列的应用

用于礼堂的流动或固定安装音响系统、户外演出活动、交通中心的高声压输出的广播系统教堂视听展示会舞台音响系统。

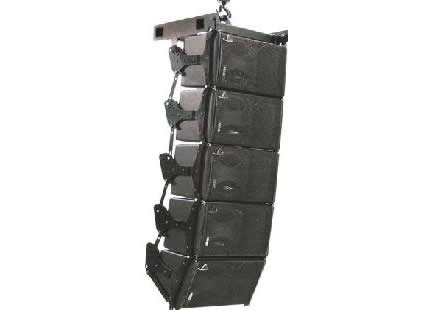

GEO T4805

GEO T4805是一个细致轻巧，极高输出的列阵音箱，模组设计给垂直正切列阵之用，专有的双曲面反射式，令多GEO音箱组成系统产生和投射出坚实正切波源的输出，5度组成的曲型垂直列阵送出优化之平均功率给与平均覆盖范围，令观众席从前排到后排都得到一致的声压级。

GEO T和S系列是经过三年倾力研究开发的成果，并且创造了三个音箱的新理论技术，并却得了专业权，这令GEO的新技术改革表现出来的优点是可量度和明显的聆出来，GEO T系列提了能够了相当灵活的设计，使用两列不论水平或垂直正切列阵和超心型扩散超低频音箱，都可以却得坚实声音输出，从高分析度音乐重播到高输出的公共广播系统GEO T系列正切列阵模组可以以水平或垂直方式列阵以及有可以配合或不同时使用扩散角度受控制的CD18超低频音箱。

完美平衡的终极追加版

力素NEXO的GEO D三路垂直阵列模组能以单一12”扬声但愿承接独有的指向性相应器具（Directivity Phase Device）输出超凡的中低频（达105dB SPL的既定灵敏度-1W 1m）。

一个3寸16Ω驱动器，1.4寸口径高频组件，输出凝聚的GEO双曲线反射式波源Hyperboloid Reflective Wavesource（HRW）。

GEO D的垂直扩散角度是应列阵配置而定，而水平扩散角度则可预置80度或120度

力素的可网控（经EtherSound网络）NX242数码处理可监控高质中高频心型指向重播于双8寸测向单元

简介的吊挂系统加上精确对数式垂直角度的调整，可调整至GEO soft2软件设计的角度一致

GE D的吊挂配件可同时吊挂24只GEO D，或在表演台地上座叠，其高灵活性可让GEO D、GEO SUB及CD-18轻易使用于大小、新旧式表演场地。

GEO S8系列扬声器和CD12 Sub之特点

技术指标

系统指标
 用NX241系统控制器控制的GEO S805/S830
 用NX241系统控制器控制的CD12 Sub

频率响应（a）
 67Hz-19KHz +/-3dB
 42Hz-200Hz

可用范围@-6dB（a）
 60Hz-20KHz
 39Hz-250Hz

灵敏度1w@1m（b）
 99dB SPL标称值 -97dB SPL宽带
 102dB SPL标称值

峰值SPL@1m（b）
 单个箱体的峰值为125-128dB  由阵列的组合方式决   定(d)
 峰值为131-134dB（500-1200W RMS功放）

数据（c）
 GEO S805
 在整个可用频率范围内为超心型120X120，


 耦合面：单个箱体时不可用由阵列的组合方式决定(d)
 通过NX241的DSP（数字信号处理


 非耦合面：120°（可变为80°）



 GEO S830



 耦合面：单个箱体为30°由阵列的组合方式决定(d)



 非耦合面：120°（可变为80°）


指向性指数（c）
 GEO S805：
 整个可用频率范围内Q=3.73 DI=5.7dB


 单个箱体时不可用由阵列的组合方式决定（d）



 GEO S830：



 单个相体时DI=12标称值（f>1.5Hz),由阵列的组合方



 式决定（d）


分频频率
 1.8KHz；无源
 150Hz，使用NX241控制器有源分频

标称阻抗
 16欧姆
 6欧姆

推荐功放
 4欧姆时1500-3000W的功放/每通道4个音箱，每通道
 超心型工作需要2个功放通道：和GEO S8主系统


 最多可连接6个音箱
 同样型号的功放；1台两通道的功放最多可连接2



 只CD12
