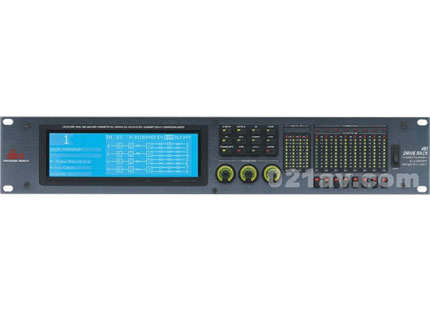

DBX　数码音频处理器　480

■IN：Input 输入端

■EQ：Pre-Crossover EQ 分频点前的均衡器

■NTCH：Notch Filter 陷波滤波器，非常狭窄的滤波器

■DLY：Speaker Delay 整组音箱的延时器（分频点前的延时）

■XOVER：Multiple Crossovers 自由组合式的电子分频器

■EQ：Speaker Compensation EQ 音箱补偿均衡器

■DYN：Compression miting 压缩/限幅器

■DLY：Driver Alignment Delay 喇叭单元间的微调延时

■OUT：Output 输出端

从输入至输出端，中间共有七组功能方块，而每台480共有四组输入，八组输出，单算功能方块就已经拥有40块，而且可以同时使用。 这么复杂的设备，使用和操作必定非常困难。这又未必，480的优点就是“直观”，所有功能清晰地排列，用户只要看图识字，决定“要”还是“不要”这项功能，然后在调校每个功能的相关参数。所有跳线和连线都是在机器内部。假如这40个功能方块都是传统的独立周边设备，单是把他们连接起来，已经是一件可怕的工作了。

480或其他系列成员将会被连接与调音台和功放之间。将信号处理，分频，然后送至不同的喇叭单元。

输入数量：4（3号和4号输入可以选择为RTA话筒输入）

插头：XLR，母

输入规格：电子平衡/RF滤波

阻抗：＞40K欧

最大输入线路电平：+30dBu

最大输入RTA电平：－10dBu

共模抑制比：＞40dB，典型值是60dB

输出数量：8

插头：XLR，公

输入规格：电子平衡/RF滤波

阻抗：120欧

输出变压器：选购件

最大输出电平：+25.5，1K欧

类别：dbx Type TV转换

动态范围：＞112dB不计权，115dB A计权

Type TV动态范围：127dB瞬态信号，A计权，22KHz频宽；125dB瞬态信号，不计权，２２KHz频宽；119dB节目信号，Ａ计权，22 KHz频宽

取样频率：48kHz

A/D字句长度：24比特

动态范围：＞112dB不计权，115dB A计权

取样频率：48kHz

D/A字句长度：24比特

内部字句长度：48比特

总谐波失真+噪音：0.003%，典型，+4dBu，1kHz，0dBu输入增益

频率响应：20Hz——20kHz，+/-0.1dBu

内部串音：＜-85dB，1kHz，0dB输入增益

种类：31段图示均衡器，每通道一个；或9段参数均衡，每通道一个

范围：+/-12dB

数量：每通道1至5个，全机不超过10个，各通道分配使用

Pre Delay分频点前的延时器

延时长度：每通道680ms

组合方式：1X2，1X3，1X5，1X6，2X3，2X4，2X5，2X6，2X7，2X8，3X4，3X5，3X6，3X7，3X8，4X6，4X8

滤波器类别：Butterworth，Bessel或Linkwitz-Riley

斜率：Butterworth和Bessel是6，12，18，24dB/倍频程

种类：参数均衡

数量：每输出通道4个

范围：+/-15dB

种类：压缩/限幅器，专业的PeakStopPlus，VariKnee和OverEasy电路。

延时长度：每输出通道170ms

位置：粉红器声可以插入所有通道的输入端

数量：每通道一个

调校范围：0——180度

输出极性：反相

输出变压器：选购件

网络：RS－485

GUI：RS－232界面给显示和编程

马达驱动推子遥控面板：480R选购件

ROM升级：通过RS－232升级

1Ru高，4进8出，Euroblock连接插头，其他与480相同

2Ru高，4进8出，XLR连接插头，其他与480相同，可以配输出变压器（选购件）

马达驱动推子的遥控面板

1Ru高，480R的电源供电器
